SUSWE 600 с выносным пультом ПДУ-2-071

SUSWE 600 преобразователь частоты китайского производства. В комплект поставки входит частотник и руководство по подключению на китайском и английском языке.

Фотография преобразователя частоты SUSWE600

Преобразователь имеет встроенную панель управления с кнопками пуск, стоп, стрелками вверх, вниз, кнопку программирования и ввода сохранения данных, потенциометр для регулировки оборотов. Частотник имеет индикаторы работы и аварии, на дисплее можно увидеть заданную частоту, обороты двигателя, напряжение, потребляемый ток и тд.

Обратимся к инструкции для настройки преобразователя SUSWE600

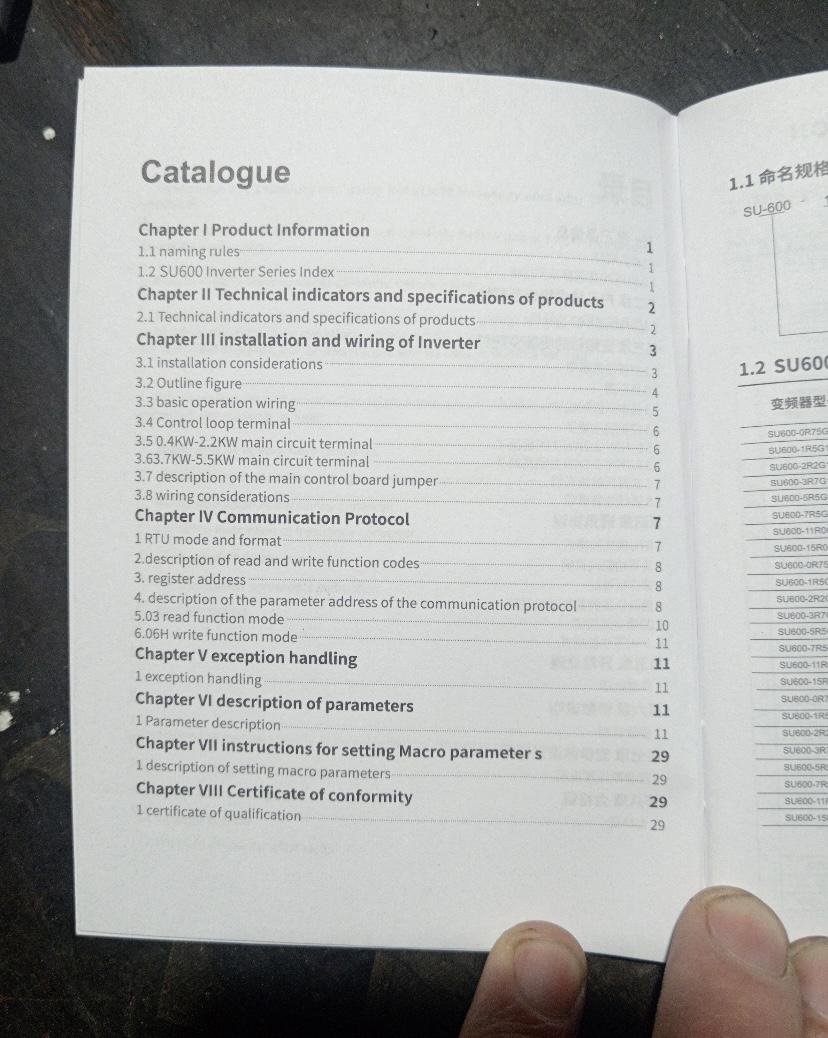

Мануал SUSWE600 для настройки преобразователя

Содержание

Для того, чтобы подключить внешний пульт ПДУ-2-071 к частотнику в инструкции найдем его схему внешних подключений

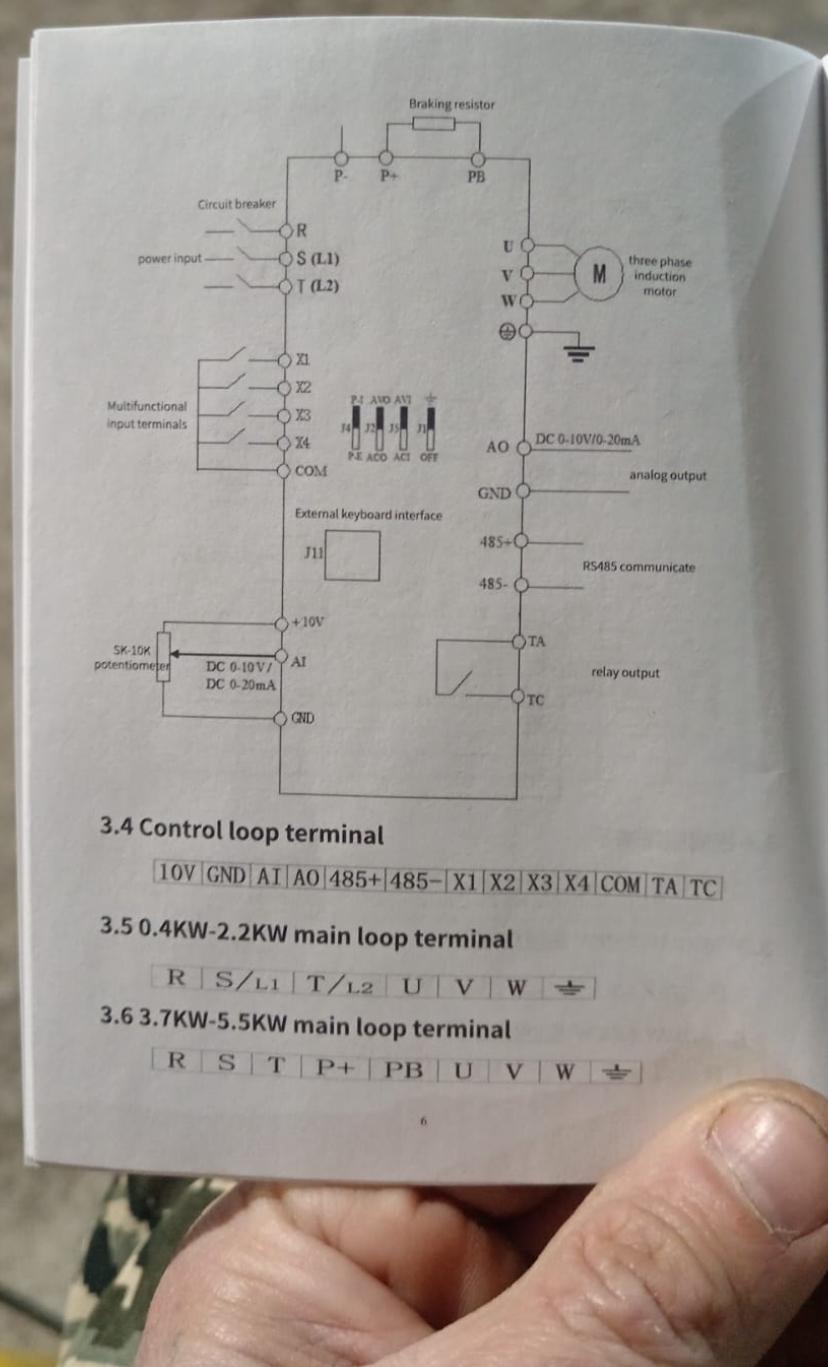

Схема подключений SUSWE 600

Из схемы понятно, что джойстик пульта пуск вперед/ стоп/ реверс нужно подключать на клеммы частотника X1, X2 и COM. Регулятор оборотов пальта нужно подключить на клеммы частотника +10V, AI, GND.

Далее подаем электропитание на частотник и производим его настройку на внешнее управление и регулирование оборотов через аналоговый вход. Вводим параметры двигателя: номинальную мощность, номинальный ток, частоту. Обороты двигателя. Настраиваем параметры пуска мои останова, время разгона, замедления.

Параметры для настройки частотника SUSWE600 для работы от внешнего пульта ПДУ-2-071: параметр F0.02 значение 1, параметр F0.03 значение 3. F0.10 время разгона, F0.11 время замедления.

Если нужен сброс на заводские настройки частотника , то нужно зайти в параметр F8.05 установить значение 1.

Если вам нужна инструкция на преобразователь частоты SUSWE 600, обратитесь к нам.

Наши специалисты бесплатно помогут подключить пульт к частотнику и настроить необходимые параметры.

Полный каталог внешних пультов управления преобразователями частоты с описанием и характеристиками, а также оформить заказ можно на сайте производителя ПДУ.РФ

Прикрепляем видео от нашего клиента Алексея, который приобрела пульт ПДУ-2-071 для управления частоником SUSWE 600 токарного станка. На видео, Алексей, показывает как работает пульт ПДУ-2-071 токарного станка

SUSWE600 с выносным пультом ПДУ-2-071 для токарного станка

https://youtube.com/shorts/hxLpDQMkDaY?feature=share

Спасибо за внимание!
