System Electric HERTZ STV050 с выносным пультом ПДУ-2-071

В этой статье мы рассмотрим подключение пульта ПДУ-2-011 с двух позиционным переключателем Пуск/Стоп и регулятором оборотов к частотному преобразователю производства System Electric модели Hertz STV050.

На фотографии изображен частотник смонтированный в металлический щит

Фотография пульта ПДУ-2-011

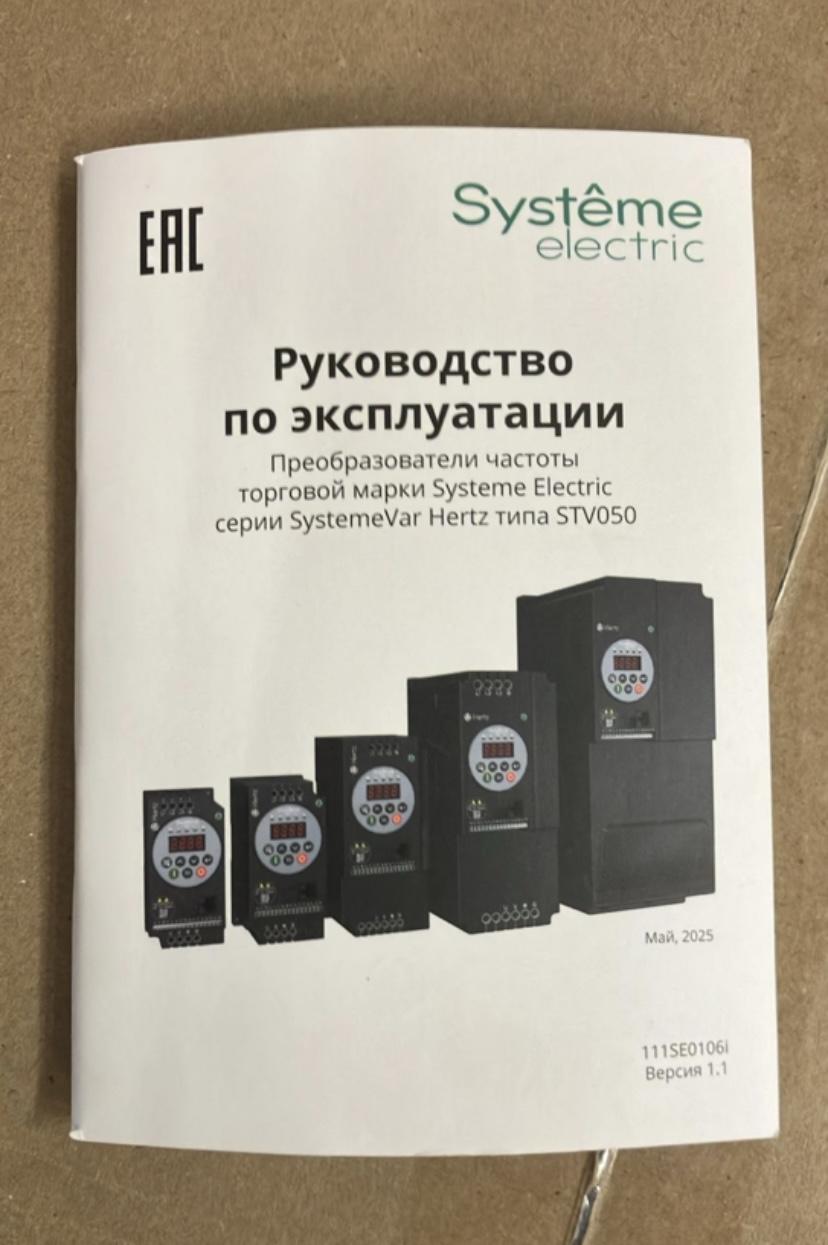

В комплекте с частотником идет инструкция по подключению и настройке

Для подключения пульта ПДУ-2-011 к частотнику System Electric HERTZ STV050 нужно найти в руководстве схему внешних электрических подключений частотника

Пульт ПДУ-2-011 нужно подключить переключатель режима работают Пуск/ Стоп на клеммы частотника FVD, REV, GND и регулятор оборотов на клеммы 10V, FIC, GND.

Если вам нужна помощь в подключении пульта и настройке частотника обратитесь в нашу техническую поддержку ПДУ.РФ

Спасибо за внимание!
