Mitsubishi Electric FR d700 руководство по подключению пульта к частотнику

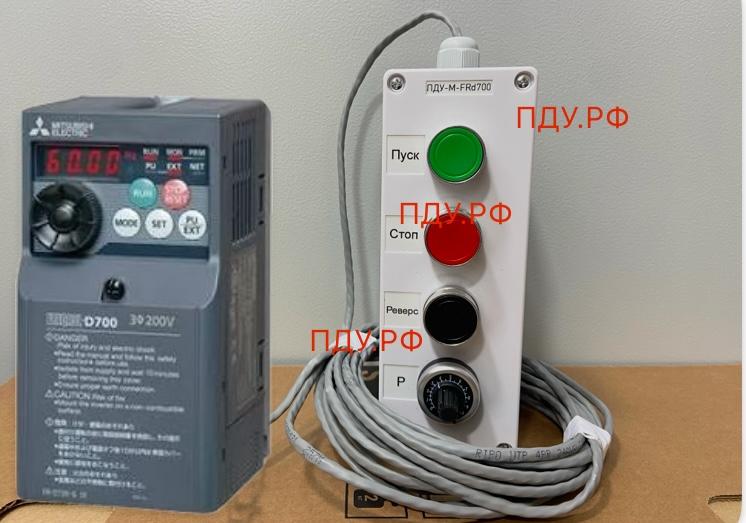

Преобразователь частоты Mitsubishi Electric FR d700 и внешний пульт управления ПДУ-4-051 совместимы.

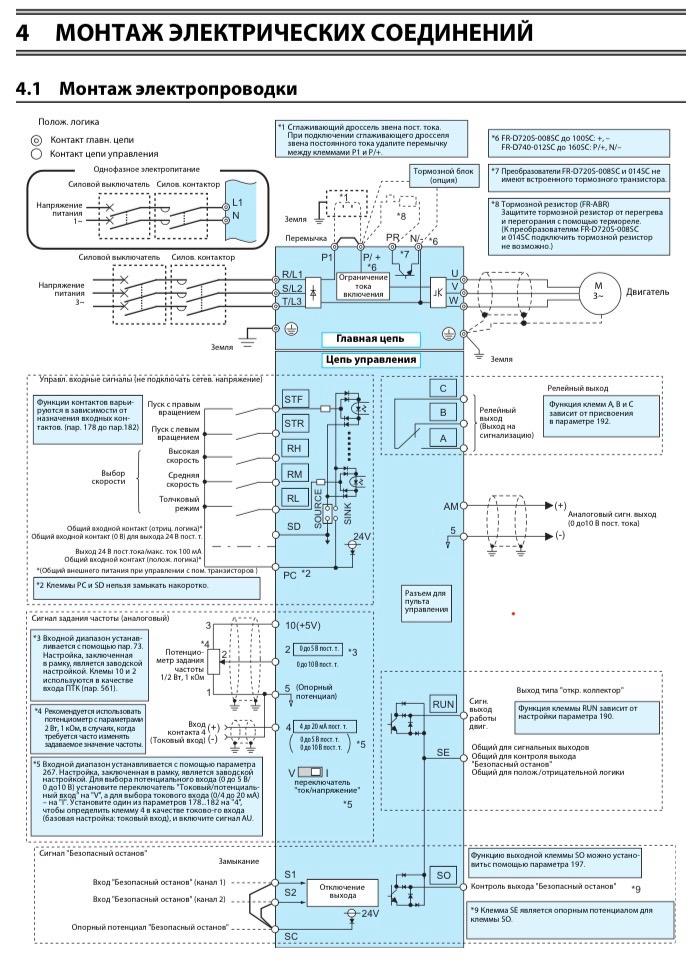

Чтобы определить на какие клеммы преобразователя частоты подключается внешний пульт, обратимся к электрической схеме из руководства по эксплуатации Mitsubishi Electric FR d700.

Первое, что нужно сделать это проверить, чтобы переключатель SIN/SOURCE был в положении SOURCE.

Далее подключаем жилу кабеля с кнопки Пуск на клемму частотника STF, с кнопки Стоп на клемму частотника RH, с кнопки Реверс на клемму STR, потенциометр пульта подключаем на клеммы частотника 10, 2 и 5.

Производим настройку частотника на внешнее управление.

Частотник Mitsubishi Electric FR d700 имеет два режима управления:

1. со встроенной панели режим PU, при работе загорается индикатор PU;

2. внешнее управление EXT, при работе загорается индикатор EXT.

Переключение между режимами работы осуществляется кнопкой PU/EXT.

Для настройки параметров преобразователь частоты должен находиться в режиме PU, а для управления пуском, остановом, регулировать обороты с пульта ПДУ-4-051 частотник нужно перевести в режим внешнего управления EXT.

Если нужна помощь в настройке частотника Mitsubishi Electric FR d700 свяжитесь с нами.
